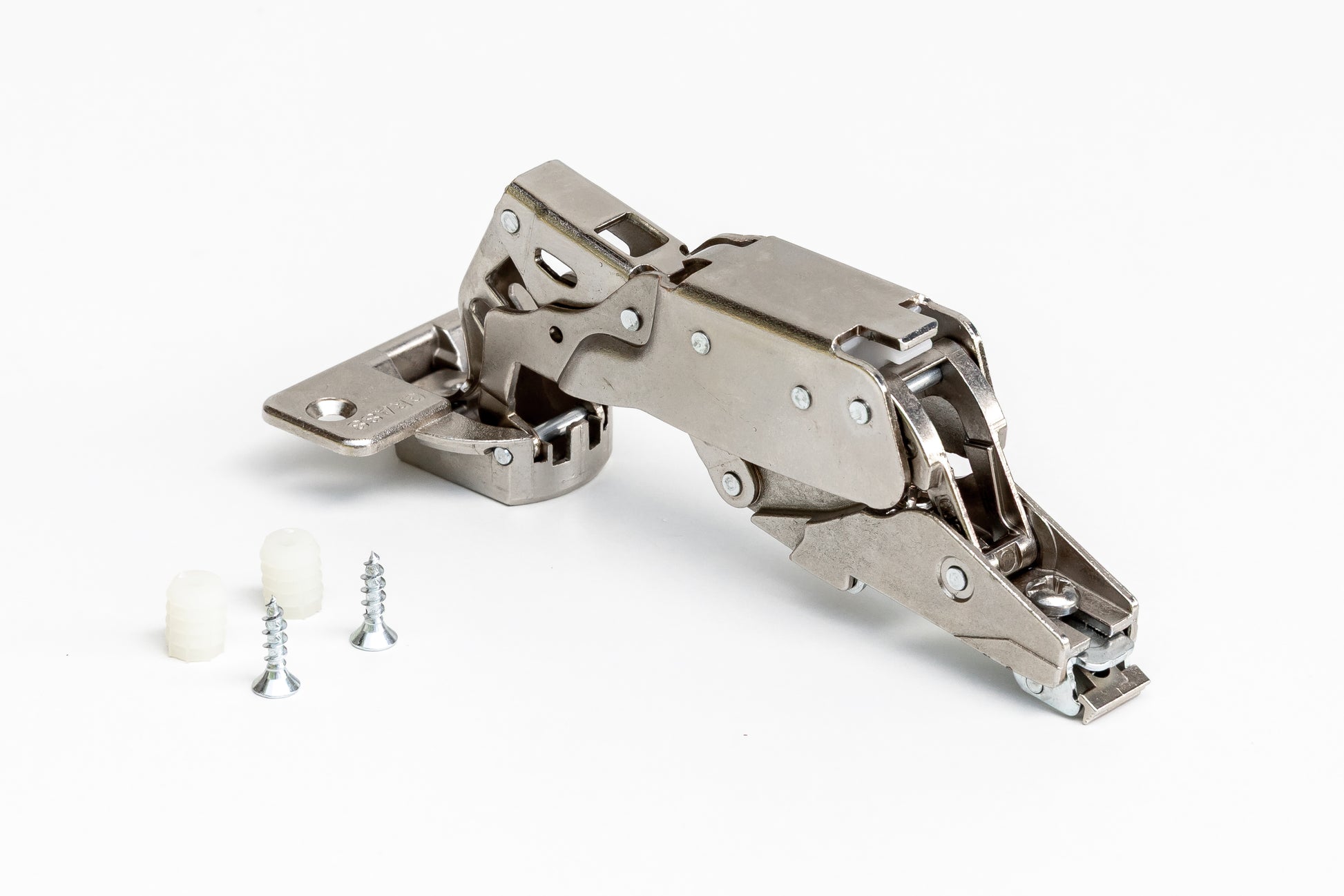

Dolt gångjärn 170°

Tillverkare: Grass/Mepla (Tyskland)

Öppningsvinkel: 110°

Djupjustering: +3/-1 mm

Sidojustering: +1/-3 mm

Höjdjustering: ±2 mm

Dörrbeslagets djup: 11 mm

Dörrbeslagets diameter: 35 mm

Montering på dörren: fästs med de medföljande pluggar och 3,5 × 15 mm försänkta skruvar.

Se till att borrhålet till gångjärnen på skåpet stämmer med måtten som står i produktbeskrivningen för gångjärnen.

Gångjärnsmodell ersätter Meplas gamla gångjärn, som har sålts under åren 1995–2008 samt gångjärn 146.765.35.0015, som användes som ersättare.

Passar att användas med bottenplatta 318.390.81.0215. Bottenplattan bör beställs separat.
